Ein neuer City-EL-Enthusiast

[filip]

Hallo,

Ich wollte schon lange einen City-EL haben. Hier ist ein Beispiel für einen Test aus dem Jahr 2012:

Jetzt habe ich endlich den Schritt gewagt und mir einen aus dem Jahr 2010 mit der Seriennummer 5240 von @Gunter Kramp geholt:

Es gab ein Problem mit der Elektronik. Um dieses Problem zu lösen, habe ich die Schaltpläne des DC/DC-Wandlers und der BMS-Hauptplatine erstellt. Meine Ergebnisse dokumentiere ich unter https://filip-zyzniewski.github.io/city-el .

Ich werde versuchen, diese Informationen unter https://elweb.info/dokuwiki/doku.php?id=cityel zu veröffentlichen, habe aber noch keine E-Mail zur Wiki-Registrierung erhalten.

Beitrag mit Google Translate verfasst.

Danke,
Filip



[Sven Salbach]

Willkommen.
Für die Reparatur braucht du eigentlich keinen Schaltplan, aber wenn du Spaß daran hast, ist es natürlich super, wenn du den ins ElWiki stellst.



[Kamikaze]

Hallo und herzlich willkommen unter den "Dreiradlern"!
Viel Erfolg und allzeit gute Fahrt mit deinem neuen alten Schmuckstück!



[filip]

Für die Reparatur braucht du eigentlich keinen Schaltplan, aber wenn du Spaß daran hast, ist es natürlich super, wenn du den ins ElWiki stellst.

Danke, @Sven Salbach .

Ich habe anscheinend Probleme bei der Wiki-Registrierung. Es hieß, ich würde eine E-Mail mit meinem ersten Passwort erhalten, aber mein Gmail-Konto hat noch nichts erreicht.

Hast du eine Idee, wie ich den Support erreichen kann? Soll ich einfach eine E-Mail an webmaster@elweb.info schreiben?

Beitrag mit Google Translate verfasst.



[Mizi]

Hallöchen
Das ist endlich mal ein richtiger schöner ( vor allem farbiger )
und gut lesbarer Schaltplan
Der könnte mir bei meinem elektrischen Problem entscheidend weiterhelfen
Dankeschön dafür



[Charly Rasch]

Moin. Und Willkommen im CITY EL - Club.

Es gibt noch Mutige und echte City EL Fans. Gratuliere.
Ich fahre diese Teile - noch aus Dänemark importiert - seit 1994.
Immer gute Erfahrung mit unseren EL´s , wenn man sich um die Technik und mit viel Liebe. interessiert.
Ich schraube gerade an unserem roten EL: Batteriekasten restauriert, dafür Motor und Bremsen ausgebaut. Neue Federbeine hatte ich schon eingebaut. (Foto) Von der Firma IMCA Italien.
L 270 mm eingebaut 240 mm D 50 mm
Sind auch in Mofas, Moped, Roller etc verbaut.

Bis dann und viel Spaß auf den 3 Rädern.
Viele Grüße aus Rheine



[Sascha Meyer]

Hi Charly,
Respekt, ein Veteran! Hast du die Sache mit der EL-Ausstellung in Randers mitgekriegt?
Es hat sich in den letzten Jahren viel in der Szene getan, wir haben einen sehr aktiven Verein (mit Sitz in Daenemark)..

Viele Gruesse aus dem Saarland, Sascha



[Charly Rasch]

Moin Sascha.
Vielen Dank. Und schön von Dir zu hören. Ich war länger nicht mehr hier, Sorry.
Ich habe meine ersten EL´s in Randers abgeholt, da sie mich als Händler registriert hatten.
Und dann habe ich auch einige hier verkauft, die heute noch laufen. Das war schon eine tolle Sache. Und auch besonders tolle Leute, die sich in so ein Dreirad "trauten" ...
Schön, wenn es auch wieder Leute gibt, die sich so ein Teil zulegen.

Viele Gruesse aus Rheine
Charly
,



[L.S.]

Hallo Filip,
mit deiner Zustimmung könnte ich gerne die Dateien ins elwiki hochladen. Ich würde aber auf alle Fälle deine Website als Quelle angeben.
Viele Grüße, Leon



[filip]

Hallo Filip,
mit deiner Zustimmung könnte ich gerne die Dateien ins elwiki hochladen. Ich würde aber auf alle Fälle deine Website als Quelle angeben.
Viele Grüße, Leon

Kein Problem, Sie können sie zum Elwiki hinzufügen. Es empfiehlt sich, die Bild-URLs unter https://filip-zyzniewski.github.io/city-el/ zu verwenden, da einige davon auf andere Dateien verweisen.
Beispiele:

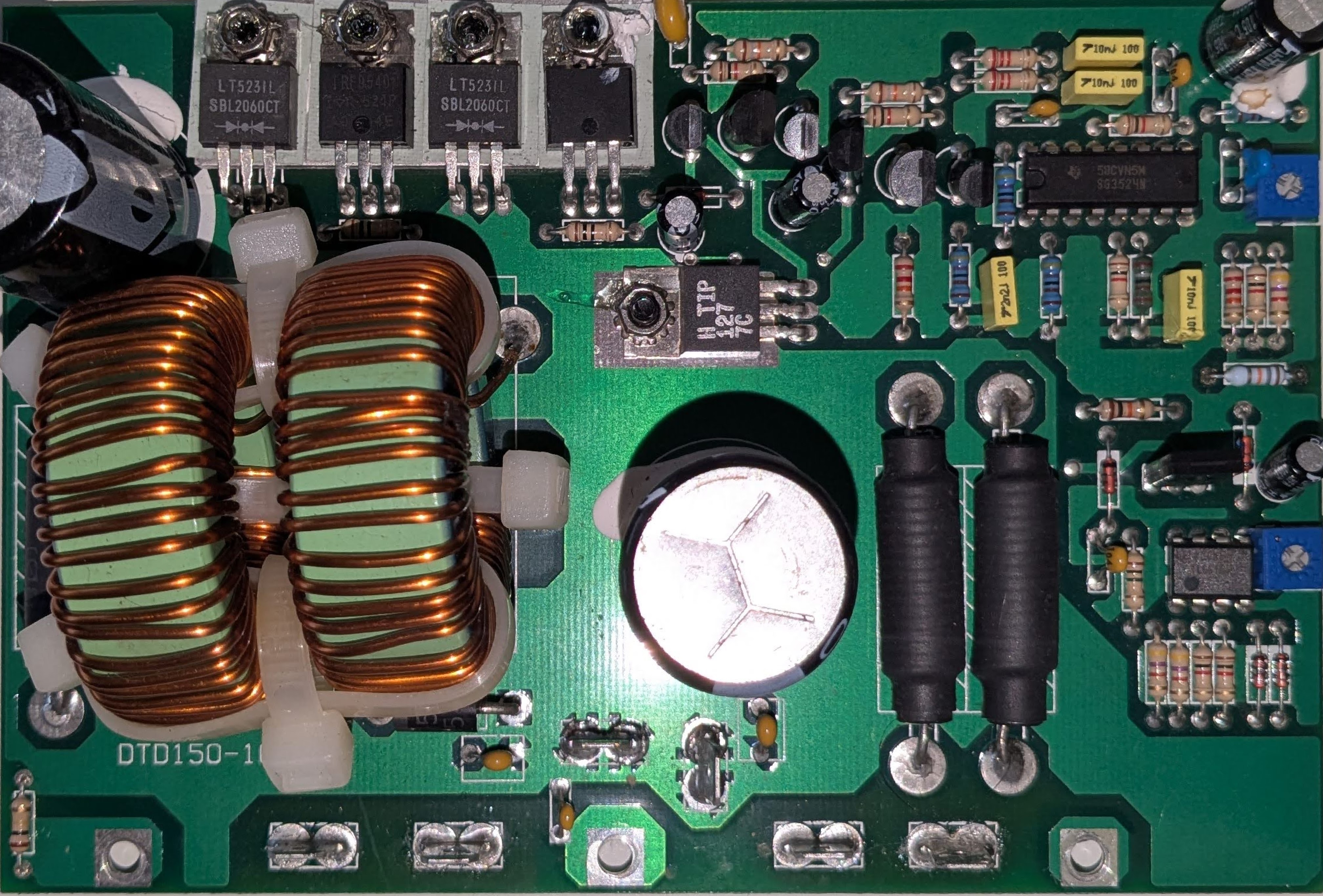

- https://filip-zyzniewski.github.io/city-el/DCDC-CityCom-80501HF/pcb-components.svg verweist auf https://filip-zyzniewski.github.io/city-el/DCDC-CityCom-80501HF/pcb-photo-front.jpg
- https://filip-zyzniewski.github.io/city-el/GfE-BMS/connection-schematic-english-colors-declared.svg verweist auf https://filip-zyzniewski.github.io/city-el/GfE-BMS/connection-schematic-colors-declared.svg, https://filip-zyzniewski.github.io/city-el/GfE-BMS/connection-schematic-english.svg und https://filip-zyzniewski.github.io/city-el/GfE-BMS/connection-schematic-scan.png .

Ich habe es so gemacht, um die Erweiterung der Informationen zu vereinfachen.

Ich arbeite mit @Ralf Wagner an der Einrichtung meines ElWiki-Kontos (es gibt Probleme beim Senden von E-Mails an meine Gmail-Adresse).



[L.S.]

cityel_dc_dc_wandler [elweb]

elweb.info

cityel-fact4-lithium-bms [elweb]

elweb.info

Lass mich wissen wenn noch Änderungen nötig sind



[filip]

Lass mich wissen wenn noch Änderungen nötig sind

Die sehen gut aus, danke!

Wenn Dokuwiki SVGs unterstützen würde, könntest du versuchen, rückwärts entwickelte Schaltpläne als SVG hochzuladen (diese sind in sich abgeschlossen) – das wäre besser zum Vergrößern und Drucken.

Aber so ist es in Ordnung, insbesondere mit einem Link zu GitHub, wo die Vektoren verfügbar sind.



[L.S.]

Wenn Dokuwiki SVGs unterstützen würde

Leider nicht, aber die PNGs sollten mit der Auflösung eigentlich reichen, zusätzlich zu dem Link zum SVG
