DSK, Drehstromnetz, Drehstromkiste.

[Kamikaze]

Separaten FI kann ich mir sparen weil ich einen smarten Zähler gekauft hab der ist zugleich auch Sicherung (Wert per App einstellbar).und hat einen FI integriert

Sowas gibt's?!
Welches Gerät hast du da?



[Stefanseiner]

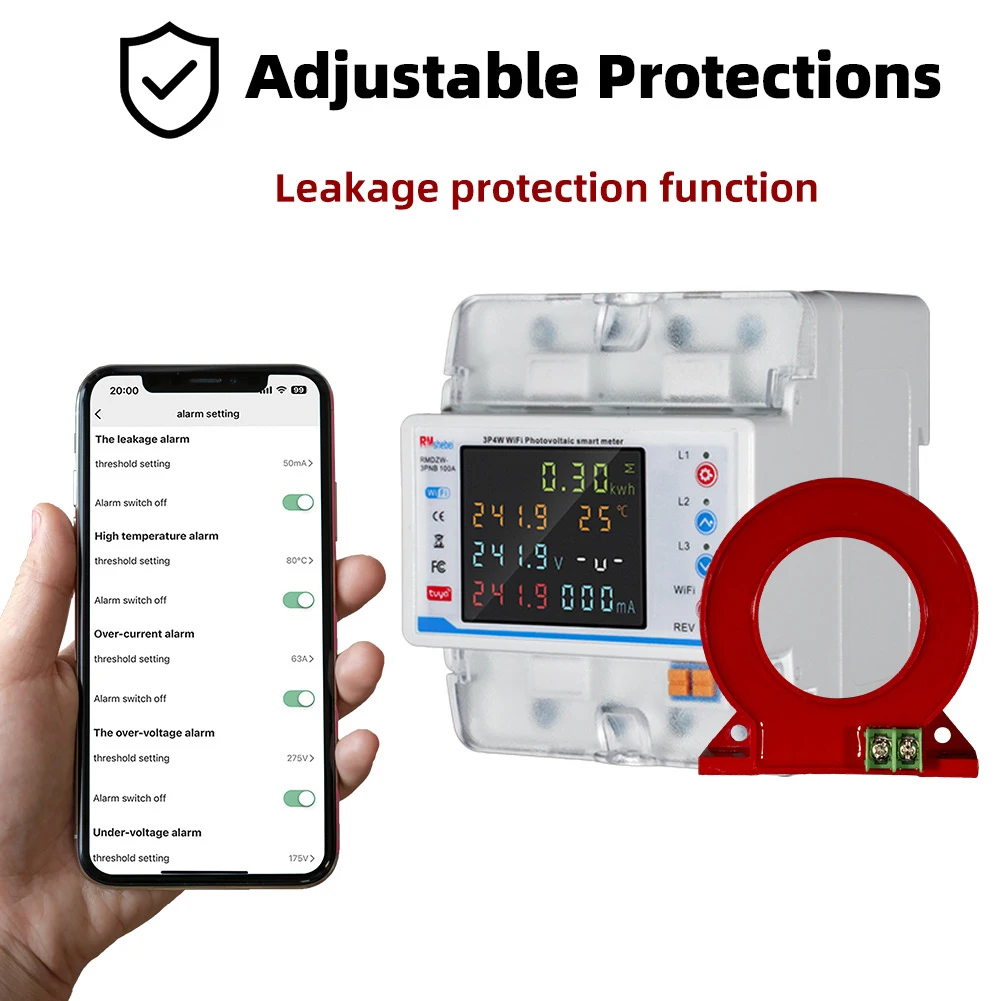

Tuya wifi intelligenter Leistungs schalter automatischer Rück stell schutz 3 p4w Leistungs messer Dreiphasen-Umschalt schalter Zeitplan - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com



[Kamikaze]

Ich weiß nicht, ob ich so einem Teil mein Leben anvertrauen wollen würde, aber der (angebliche) Funktionsumfang in der kleinen Baugröße ist beeindruckend.



[Stefanseiner]

Ich würde den auch nicht als Haus-Stromzähler hernehmen und auch nicht für dauerhafte 100A wie er spezifiziert ist,aber für solche Kleinanwendungen sind diese Chinasachen eigentlich ganz gut brauchbar. Hab auch mehrere Tuya-fähige Wlan-Sicherungen mit integriertem Energy Meter und Zeitschaltuhr in 1TE für ein,zwei Balkonsolaranlagen und die Gartenbeleuchtung, bisher sehr zufrieden
Diese hier

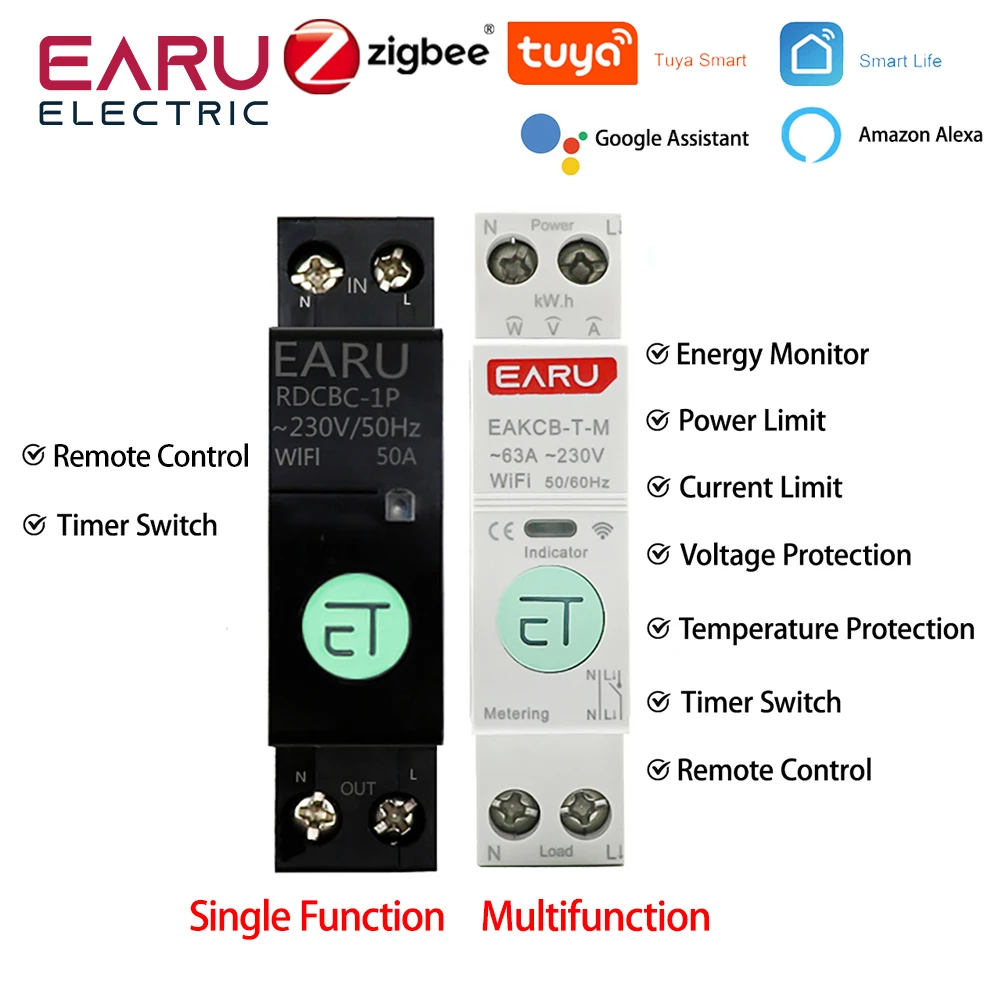

Zigbee TUYA WiFi Smart Circuit Breaker Überstrom Unter Spannung Schutz Power Metering 1-63A Drahtlose Fernbedienung Schalter - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com



[Stefanseiner]

Ich hab mir für die Wallbox / Drehstromliste nun dieses Gehäuse bestellt.
Welches Schloss / Schlüssel genau braucht es nun und gibt's die einzeln / zum Austauschen?



[Martin Heinrich]

Hallo Stefan!
Ist die Rittal Schaltschrank Schließung.



[Stefanseiner]

Da gibt's offenbar unterschiedliche. Entweder sowas https://www.ebay.de/itm/196158458665
Oder mit normalem Schlüssel



[Martin Heinrich]

Mit normalem Schlüssel, Nummer weiß jeder Elektriker.
Sorry für knappe Antwort - quälen uns grad mit dem Spring Richtung Küste....



[wchriss]

Hallo Stefan, warum nimmst du nicht gleich ne fertige Drehstromkister Version 5 ? ( siehe Drehstromnetz ).



[Stefanseiner]

Weil ich erstens schon einen mobilen Ladeziegel habe mit 3 Phasen / 11kW den ich dafür verwenden möchte und zweitens auch kein ne 32A da liegen habe, wo die Kiste hin soll. Auf der anderen Seite der Wand ist meine Holzwerkstatt mit CEE 16A



[Stefanseiner]

ich brauche tatsächlich die korrekte Schlüsselnummer denn es gibt auch da wohl mehrere und so ganz billig sind die nicht (um 15€ je Schloss und ich brauch zwei davon)



[Martin Heinrich]

Bin grad Beifahrer, ja - immer noch nicht angekommen:-(
Auch den Schlüsselbund nicht dabei, nur EnBw App für DC...



[wchriss]

Bitte Schlüsselnummer hier nicht veröffentlichen !
@Stefanseiner
Hast ne PN mit der Nummer



[Stefanseiner]

Ah ok, danke



[Stefanseiner]

es gibt Fortschritte. Hier die Kiste beim Umbau in der Werkstatt


Kabeldurchführung von Außen für die 5x 2,5mm² Zuleitung



im Boden habe ich zwei 100mm Membran-Kabeldurchführungen eingebaut. Eine da ich ja einen mobilen Ladeadapter in die Kiste baue und den auch mal wieder da raus haben möchte, da kommt dann der Typ2 Stecker durch, der andere falls mal jemand mit CEE an der Kiste einstecken möchte bei schlechtem Wetter, dann kann er von unten mit seinem STecker in die Kiste rein, Deckel zu und gut ist


grober Innenaufbau


den Ladeadapter habe ich mit Lochband so festgezurrt, dass man ihgn mit einem Ringschlüssel wieder lösen kann


Guckloch mit dem Kreisschneider rausgesägt


10mm Acrylglas


verschraubt, mit Montagekleber verklebt und...


...zusätzlich von außen abgedichtet. So hat man das kleine Digitaldisplay des Ladeadapters im Blick mit Stromstärke und geladener kWh-Menge


halb fertig verkabelt, FI ist vornedran im Sicherungskasten, hier zusätzlich nochmal 3x B16. Die CEE Blau sowie die Schuko hängen an der L1, ist auch entsprechend beschriftet


um die Schlösser einzubauen musste ich einiges aufbohren, dremeln und zurecht dengeln


aber passt und schließt


fertig verkabelt geht's nun nach draussen


achja, in der Kramschublade hab ich noch einen Typ2-Haltepömpel gefunden der zugleich auch Kabelaufwickler ist


die Wallbox hängt nun seitlich am Haus, die Einfahrt ist immer frei es seidenn einer von uns lädt dran aber grundsätzlich parkt da niemand dauerhaft


beim Durchbohren des 70cm dicken Mauerwerks habe ich zwei Versuche gebraucht, beim ersten habe ich mich um 2cm in der Höhe vertan und bin in dem kleinen Regenablauf raus gekommen...


komplett fertig verkabelt.
Ich werde das Ganze übrigens nicht als Wallbox offz. anmelden denn das ist - eine CEE 16 Dose in einem wasserdichten Kasten wo dann zufällig auch ein mobiler Ladeadapter mit dabei ist
ist dann eben dauerhaft so eingesteckt, wenn mal jemand das Teil als Drehstromkiste nutzen möchte: CEE 16 Stecker raus, EL oder ähnliches rein und fertig.


sieht dann so aus




von der Tiefe her ist die Wallbox mittig wenn man mit dem Auto beifährt, man kann alsio bequem vorn oder auch hinten einstecken bzw. vorwärts oder rückwärts einparken



Was noch fehlt ist irgendwas an Beschilderung / Aufkleber. Gibts da was passendes für die DSK?
Auch will ich noch was hinlaminieren, dass man gerne eine freiwillige Spende per Paypal machen kann.



[Sascha Meyer]

Hi Stefan,
sieht klasse aus! Ein Logo oder sowas gibt es bislang nicht. Die Boxen sind eher unauffaellig..

Viele Gruesse aus dem Saarland, Sascha



[wolfgang dwuzet]

Hy Stefan super gemacht
nur anstatt statt mit PayPal würde ich lieber ne sparbüxe reinstellen,
Die meisten unserer Gemeinschaft sind doch "oldscool"
Bye Wolle



[el gringo]

Moin Sascha,
das Hauptproblem liegt denke ich, das die Webseite so viel ich weiß auf einem Teil von Ralf´s Server liegt. Ralf macht da aber nicht´s mehr für die DSK ( wird wohl seine Gründe haben ).
Telefonnumer von Ralf habe ich, mach die aber hier nicht öffentlich.

Aber nun mal ganz ehrlich, wer nutzt den das DSK-Netz noch ? Bei der Fülle der nun verfügbaren Ladepunkten ist das Drehstromnetz bestenfalls ein Lückenfüller und wird nur noch zur Not genutzt, vor allem mit einem "normalem PKW".
LG
Christian

.. ich würde die DSK gerne benutzen (wenn ich wieder nen Motor habe) und hatte es schon erfolglos versucht....



[wolfgang dwuzet]

Ladesäulen gibt's zwar genug
Aber wenn die mal wieder alle belegt sind...
Bei den DSK gibt's das nur äußerst selten...
Bye Wolle



[Martin Heinrich]

Hallo Stefan,

ja prima, meine Box ist ganz ähnlich konstruiert - aber so viel Mühe hab ich mir nicht gegeben:

Anstelle der Gummidurchführungen liegt über dem Loch einfach das Kistenbuch;-)
Wegen Aufkleber war bei mir der Fall klar, ich mach Werbung für meinen Stromanbieter.

Das bringt 25€/a die er sich durch überhöhte Tarife schnell wieder reinholt...
