Diskussionen rund um den 3D Druck für das EL

[Zürcher]

Habe den Scheinwerfer heute bekommen. Dieses Datenblatt lag auch dabei.



[Zürcher]

ich hab's verschlafen. hier frisch hochgeladen:

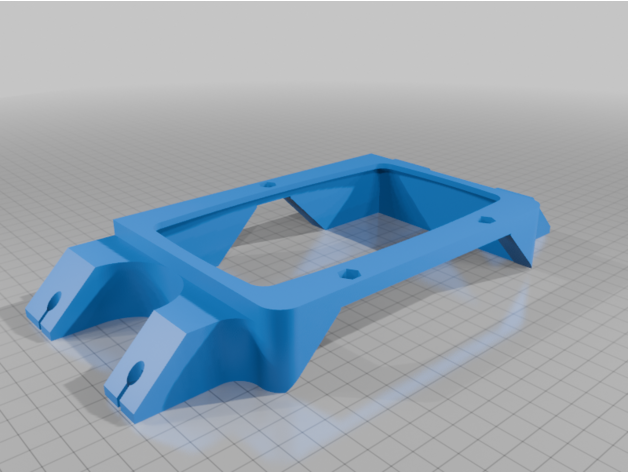

CityEl Adapter für Crawler CR-3010 by k2op

Mehr lichthttps://youtu.be/FIVzka-m7OAEs werden die original Kugelkopfschrauben in den Rahmen geklippt, mit denen kann die Ausrichtung des Scheinwerfers korrigiert werden.

www.thingiverse.com

Sollte natürlich mit irgendwas robustem gedruckt werden, ASA würde sich anbieten.
(ja, ich habs in PETG gemacht, bin mir aber sehr sicher dass ich das irgendwann (niemals) noch korrigieren werde (muss))

Passt perfekt. Habs mit TPU gedruckt. Damit mit diesem Material die Kugelkopfschrauben richtig gut halten, habe ich diese mit Lötkolben und ein wenig Filament noch zusätzlich eingepackt.



[Sascha Meyer]

N´Abend,
mein aktuelles Projekt sind 3D-Modelle fuer meine Aussenspiegel-Variante (innenbelueftet mit Sockel). Hier die Innenteile mit der Tuer:

Jetzt wirds knifflig, da ich fuer den Sockel und das eigentliche Spiegelgehaeuse eine asymetrische Flaeche nach vorne hin verjuengen muss. Hat jemand dafuer ne Loesung? Mit Tinkercad oder meinen Kenntnissen in Fusion360 komm ich da so langsam an meine Grenzen. Ich werde mal die Tage versuchen, den Sockel durch den 3D-Scanner zu jagen und schaue, ob ich damit ein brauchbares Ergebnis kriege..

Viele Gruesse aus dem Saarland, Sascha



[k2op]

Bei Freecad würde ich es mit Loft oder Sweep versuchen

ist das ein zusammenhängender belüfteter spiegel?
bei meinem El ist das mit dem lüftungsgitter und der spiegel selbst getrennt und mit einem Dichtungsgummi zusammengehalten (dass man den spiegel abtreten kann ohne den rest abzureißen).

wenn das zusammenhängend ist, verstehe ich jetzt auch, wie sie das Kabel für die Spiegelleuchte im original da durch gefummelt haben, ohne dass es so doof ist wie bei mir



[Sascha Meyer]

Hi Lukas,
jo, das ist der mehrteilige Spiegel mit der Gummiverbindung. Ich bin ebenfalls von Fusion weg zu FreeCad gewechselt, weil Fusion doch in der Freeware-Version zu begrenzt ist und grade die Loft-Befehlsstruktur genau meine Anforderungen loest. Ich muss nur noch dazu kommen. Bin schon dabei, mich ein wenig in FreeCad einzulesen..

Viele Gruesse aus dem Saarland, Sascha



[Sascha Meyer]

Hi,
musste mich grade stramm in FreeCAD reinknien, aber dann gehts. Hab ne Zeitlang fuer das Mittelteil des Grundsockel der Spiegel gebraucht. Ziemlich asymetrisch, musste ordentlich "loften", aber das war die Loesung..

Viele Gruesse aus dem Saarland, Sascha



[k2op]

achtung spoiler (work in progress)

schon viel schönes dabei



[Sascha Meyer]

Sehr geil,
auch das Muster der PEI-Platte kommt gut rueber. Wir sind wie ueblich gespannt. Schaffst du´s noch vor der Daenemark-Tour?

Viele Gruesse aus dem Saarland, Sascha



[k2op]

3d Druck iteriert schnell...
Im Moment schauen wie die mechanischen Abmessungen werden und wie man optische Leistung und lightbleed gegeneinander ausspielen kann.
Das transparent weiß auf dem Deckbrett soll rauchig grau werden (habe ich noch nicht da). Dann sieht man die Symbole nur wenn sie hinterleuchtet sind. Und das wird dann auf einer matten Plate gedruckt ggf. mit Karbon Optik (ist auch noch nicht da). Aktuell alles in der Proof of concept Phase
Frage ist ob das PCB und die Software bis zur Tour fertig wird, damit man was zeigen kann.
Ich hänge mich bei den neuen mit der Akkubestellung dran. Bekommen 16S 230ah in den Kasten. Glaube aber nicht dass das bis Dänemark was wird. Dänemark eher mit dem Verbrenner als mit dem El .



[Sascha Meyer]

Nix,
unbedingt mit dem EL! Mach Druck bei der Akkulieferung..
Ich kann transparentes Filament empfehlen, das gibt nen netten Diffusor fuer deine Symbolik. Hab hier transparentes PETG, wird nicht klar, aber hat nen tollen Effekt wenn beleuchtet.
Ich druecke dir die Daumen fuer die Vorbereitungen. Wenn ich dich unterstuetzen kann..

Viele Gruesse aus dem Saarland, Sascha



[k2op]

Das mit dem transparenten Petg ist jetzt schon drin. Ist 100% gedrückt.
Nur der First layer wird noch in schwarz transparent statt weiß transparent.
Und ich habe nur ein AMS mit vier Slots, aber fünf Farben (transparent rot grün blau schwarz, und schwarz ohne transparent).
Da scheitere ich noch ein bisschen dem Bambu einen manuellen Farbwechsel trotz AMS unterzujubeln.



[phiten]

Hier mal die aktuellste Iteration. Reflektor und Diffusor sind im Druck selber integriert. Lichtleiter und die Seite die man sieht sind in klarem PETG gedruckt.
Aktueller Plan ist da RGB LEDs hinter zu packen. Daten kommen direkt vom Diagnosestecker. Der MC steuert die LEDs direkt und gibt die Daten später auch an das System für das große Display in der Mitte weiter.



[Sascha Meyer]

Hi,
sieht gut aus. Ich bin nur verwirrt, is phiten dein neuer Account? Nicht, dass KI-Michael als Zombie wiederkehrt..

Viele Gruesse aus dem Saarland, Sascha



[k2op]

Nein, das ist philipp, einer von den drei neuen

Während ich auf Dienstreise bin muss ja einer am Tacho arbeiten



[phiten]

Nein, das ist philipp, einer von den drei neuen

Während ich auf Dienstreise bin muss ja einer am Tacho arbeiten

Die ganze Sache mit neuem Tacho ist auf meinen Mist gewachsen, dann muss ich auch liefern ^^



[phiten]

PCB für die Tachobeleuchtung ist dann auch zu 98% fertig zum bestellen.



[Kamikaze]

blöde Frage: Was spricht dagegen das einzelne blaue Licht (ist ja nur die Fernlicht-Leuchte, oder?) stattdessen mit transparentem Filament zu machen und eine blaue Leuchte (LED?) zu verwenden?
Dann hättest du ein Filament weniger.



[k2op]

haben wir jetzt umgestellt. sind RGB LED und transparente Lichtleiter geworden.



[phiten]

Hier sieht man schon ein wenig vom Carbon Look der neuen Buildplate. Müssen nur noch die Settings ein wenig besser testen.



[Lomax223]

Tipp :

Der zukünftige Erwerber könnte das Teil auch mit Wassertransferfolie individualisieren / veredeln.

Gruß

Lomax
